CMP (ChemicalMechanicalPolishing)化學機械拋光是一個化學腐蝕和機械摩擦的結合。是目前較為普遍的半導體材料表麵平整技術，兼收了機械摩擦和化學腐蝕的優點，從而避免了由單純機械拋光造成的表麵損傷和由單純化學拋光易造成的拋光速度慢、表麵平整度和拋光一致性差等缺點。可以獲得比較完美的晶片表麵。

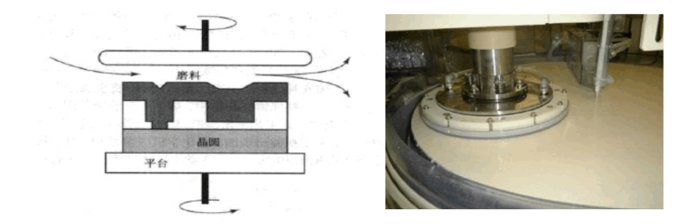

國際上普遍認為，器件特征尺寸在0.35μm以下時，必須進行全局平麵化以保證光刻影像傳遞的精確度和分辨率，而CMP是目前可以提供全局平麵化的技術。其設備作用原理圖如下：
研磨液：研磨時添加的液體狀物質，顆粒大小跟研磨後的刮傷等缺陷有關，顆粒越大對晶片的損傷越大，顆粒越小越好。基本形式是由納米粉體拋光劑和一個堿性組分水溶液組成，顆粒的大小1-100nm，濃度1.5%-50%，堿性組成一般是KOH，氨或有機胺，pH為9.5-11。
由於氣相二氧化矽的高純度、可控製的原始納米粒徑和粒徑分布等，使得氣相sio2成為氧化物拋光研磨液中的主要磨料。
本項目經過專有工藝生產的CMP氣矽對打破國外品牌對研磨液用氣矽的壟斷地位，對中國芯片全產業鏈的發展貢獻，具有十分重要意義。
